Luftridå Windbox M,G

WINDBOX är en kompakt och robust luftridå ur vårt standardsortiment med en tidlös och skön design. Den passar till alla typer av komersiella och industriella ingångar.

Genom att implementera en hel serie med utrustning är WINDBOX luftridån tillgänglig med upp till nio olika installationskonfigurationer och kan blandas med en stor variation av möjliga ytbehandlingar, vilket gör den till en extremt anpassningsbar luftridå.

Luftridå Windbox M,G
Luftridå Windbox M,G
Luftridå Windbox M,G
Luftridå Windbox M,G
Luftridå Windbox M,G
Luftridå Windbox M,G
Luftridå Windbox M,G
Luftridå Windbox M,G
Previous Next


  • Självständig konstruktion gjord av galvaniserad stål, målad med strukturell vit epoxy-polyesterfärg RAL9016 som standardAndra färger eller rostfritt stål är tillgänglig vid efterfrågan
  • Mikro-perforerad intagsgrill med filterfunktion och enkel hanteringDen behöver inte förfilter
  • Anodiserad uttag i aluminium, luftfolieformade, går att ställa in mellan 0 till 15º på varje sida
  • centrifugalfläktar med dubbla intag drivna av en extern roteringsmotor med låg ljudvolym med 5 valbara hastigheter.EC modeller konstruerade med högeffektivitetsfläktar
  • "P"-typ med vattenuppvärmda spolar"E"-typ med elektroniskt skyddade element, tresteg med integrerad reglering."A"-typ utan uppvärmning, endast luft.Valbar DX-expansionsspole
  • Inkluderar Plug&Play kontroller med 7m RJ45 kablar och infraröda fjärrkontroller. Valbart: Smart kontroll (programmerbar, automatisk, smart, energisparfunktioner, Modbus RTU för BMS...)

Produktblad Windbox M,G

 BIM-filer
 Begär mer information/mer information krävs (?)
  • 50Hz
  • 60Hz
    • ouppvärmd
    • elvärmd
    • Vattenvärmd
    Modell
    Nominellt luftflöde
    m³/h
    Rekommenderad installationshöjd
    m
    M 1000 A18002,5-3,5
    M 1500 A27002,5-3,5
    M 2000 A36002,5-3,5
    M 2500 A45002,5-3,5
    M 3000 A54002,5-3,5
    ECM 1000 A18402,5-3,8
    ECM 1500 A27602,5-3,8
    ECM 2000 A36802,5-3,8
    ECM 2500 A46002,5-3,8
    ECM 3000 A55202,5-3,8
    G 1000 A24003-4
    G 1500 A32003-4
    G 2000 A48003-4
    G 2500 A56003-4
    G 3000 A64003-4
    ECG 1000 A27003-4,2
    ECG 1500 A36003-4,2
    ECG 2000 A54003-4,2
    ECG 2500 A63003-4,2
    ECG 3000 A72003-4,2
    Modell
    Nominellt luftflöde
    m³/h
    Elektrisk värmekapacitet 400Vx3
    kW
    Rekommenderad installationshöjd
    m
    M 1000 E18003/6/92,5-3,5
    M 1500 E27004/8/122,5-3,5
    M 2000 E36006/12/182,5-3,5
    M 2500 E45006/12/182,5-3,5
    M 3000 E54008/16/242,5-3,5
    ECM 1000 E18403/6/92,5-3,8
    ECM 1500 E27604/8/122,5-3,8
    ECM 2000 E36806/12/182,5-3,8
    ECM 2500 E46006/12/182,5-3,8
    ECM 3000 E55208/16/242,5-3,8
    G 1000 E24005/10/153-4
    G 1500 E32007,5/15/22,53-4
    G 2000 E480010/20/303-4
    G 2500 E560010/20/303-4
    G 3000 E640010/20/303-4
    ECG 1000 E27005/10/153-4,2
    ECG 1500 E36007,5/15/22,53-4,2
    ECG 2000 E540010/20/303-4,2
    ECG 2500 E630010/20/303-4,2
    ECG 3000 E720010/20/303-4,2
    Modell
    Nominellt luftflöde
    m³/h
    Rekommenderad installationshöjd
    m
    Värmekapacitet 80/60ºC
    kW
    Värmekapacitet 60/40ºC
    kW
    Värmekapacitet 50/40ºC
    kW
    M 1000 P6416602,5-3,5-8,56-
    M 1000 P5416602,5-3,5--8,52
    M 1000 P8616602,5-3,59,17--
    M 1500 P6424902,5-3,5-13,69-
    M 1500 P5424902,5-3,5--14,34
    M 1500 P8624902,5-3,514,26--
    M 2000 P6433202,5-3,5-18,26-
    M 2000 P5433202,5-3,5--18,65
    M 2000 P8633202,5-3,520,65--
    M 2500 P6441502,5-3,5-22,12-
    M 2500 P5441502,5-3,5--24,32
    M 2500 P8641502,5-3,526,92--
    M 3000 P6449802,5-3,5-28,37-
    M 3000 P5449802,5-3,5--29,77
    M 3000 P8649802,5-3,533,24--
    ECM 1000 P6417202,5-3,8-8,77-
    ECM 1000 P5417202,5-3,8--8,74
    ECM 1000 P8617202,5-3,89,38--
    ECM 1500 P6425802,5-3,8-14,02-
    ECM 1500 P5425802,5-3,8--14,71
    ECM 1500 P8625802,5-3,814,58--
    ECM 2000 P6434402,5-3,8-18,7-
    ECM 2000 P5434402,5-3,8--19,13
    ECM 2000 P8634402,5-3,821,12--
    ECM 2500 P6443002,5-3,8-23,33-
    ECM 2500 P5443002,5-3,8--24,95
    ECM 2500 P8643002,5-3,827,53--
    ECM 3000 P6451602,5-3,8-29,05-
    ECM 3000 P5451602,5-3,8--30,54
    ECM 3000 P8651602,5-3,840--
    G 1000 P6422503-4-10,42-
    G 1000 P5422503-4--10,56
    G 1000 P8622503-411,04--
    G 1500 P6430003-4-15,47-
    G 1500 P5430003-4--16,37
    G 1500 P8630003-416,02--
    G 2000 P6445003-4-22,29-
    G 2000 P5445003-4--23,15
    G 2000 P8645003-424,92--
    G 2500 P6452503-4-26,61-
    G 2500 P5452503-4--28,76
    G 2500 P8652503-431,16--
    G 3000 P6460003-4-32,1-
    G 3000 P5460003-4--34,03
    G 3000 P8660003-437,35--
    ECG 1000 P6425503-4,2-11,27-
    ECG 1000 P5425503-4,2--11,5
    ECG 1000 P8625503-4,211,89--
    ECG 1500 P6434003-4,2-16,77-
    ECG 1500 P5434003-4,2--17,86
    ECG 1500 P8634003-4,217,29--
    ECG 2000 P6451003-4,2-24,14-
    ECG 2000 P5451003-4,2--25,24
    ECG 2000 P8651003-4,226,86--
    ECG 2500 P6459503-4,2-28,84-
    ECG 2500 P5459503-4,2--31,38
    ECG 2500 P8659503-4,233,63--
    ECG 3000 P6468003-4,2-34,81-
    ECG 3000 P5468003-4,2--37,16
    ECG 3000 P8668003-4,240,34--
    • ouppvärmd
    • elvärmd
    • Vattenvärmd
    Modell
    Nominellt luftflöde
    m³/h
    Rekommenderad installationshöjd
    m
    ECM 1000 A18402,5-3,8
    ECM 1500 A27602,5-3,8
    ECM 2000 A36802,5-3,8
    ECM 2500 A46002,5-3,8
    ECM 3000 A55202,5-3,8
    ECG 1000 A27003-4,2
    ECG 1500 A36003-4,2
    ECG 2000 A54003-4,2
    ECG 2500 A63003-4,2
    ECG 3000 A72003-4,2
    Modell
    Nominellt luftflöde
    m³/h
    Elektrisk värmekapacitet 400Vx3
    kW
    Rekommenderad installationshöjd
    m
    ECM 1000 E18403/6/92,5-3,8
    ECM 1500 E27604/8/122,5-3,8
    ECM 2000 E36806/12/182,5-3,8
    ECM 2500 E46006/12/182,5-3,8
    ECM 3000 E55208/16/242,5-3,8
    ECG 1000 E27005/10/153-4,2
    ECG 1500 E36007,5/15/22,53-4,2
    ECG 2000 E540010/20/303-4,2
    ECG 2500 E630010/20/303-4,2
    ECG 3000 E720010/20/303-4,2
    Modell
    Nominellt luftflöde
    m³/h
    Rekommenderad installationshöjd
    m
    Värmekapacitet 80/60ºC
    kW
    Värmekapacitet 60/40ºC
    kW
    Värmekapacitet 50/40ºC
    kW
    ECM 1000 P6417202,5-3,8-8,77-
    ECM 1000 P5417202,5-3,8--8,74
    ECM 1000 P8617202,5-3,89,38--
    ECM 1500 P6425802,5-3,8-14,02-
    ECM 1500 P5425802,5-3,8--14,71
    ECM 1500 P8625802,5-3,814,58--
    ECM 2000 P6434402,5-3,8-18,7-
    ECM 2000 P5434402,5-3,8--19,13
    ECM 2000 P8634402,5-3,821,12--
    ECM 2500 P6443002,5-3,8-23,33-
    ECM 2500 P5443002,5-3,8--24,95
    ECM 2500 P8643002,5-3,827,53--
    ECM 3000 P6451602,5-3,8-29,05-
    ECM 3000 P5451602,5-3,8--30,54
    ECM 3000 P8651602,5-3,840--
    ECG 1000 P6425503-4,2-11,27-
    ECG 1000 P5425503-4,2--11,5
    ECG 1000 P8625503-4,211,89--
    ECG 1500 P6434003-4,2-16,77-
    ECG 1500 P5434003-4,2--17,86
    ECG 1500 P8634003-4,217,29--
    ECG 2000 P6451003-4,2-24,14-
    ECG 2000 P5451003-4,2--25,24
    ECG 2000 P8651003-4,226,86--
    ECG 2500 P6459503-4,2-28,84-
    ECG 2500 P5459503-4,2--31,38
    ECG 2500 P8659503-4,233,63--
    ECG 3000 P6468003-4,2-34,81-
    ECG 3000 P5468003-4,2--37,16
    ECG 3000 P8668003-4,240,34--
  • Bilder
  • Dimensioner
  • 3D-vy
Luftridå Windbox M,G

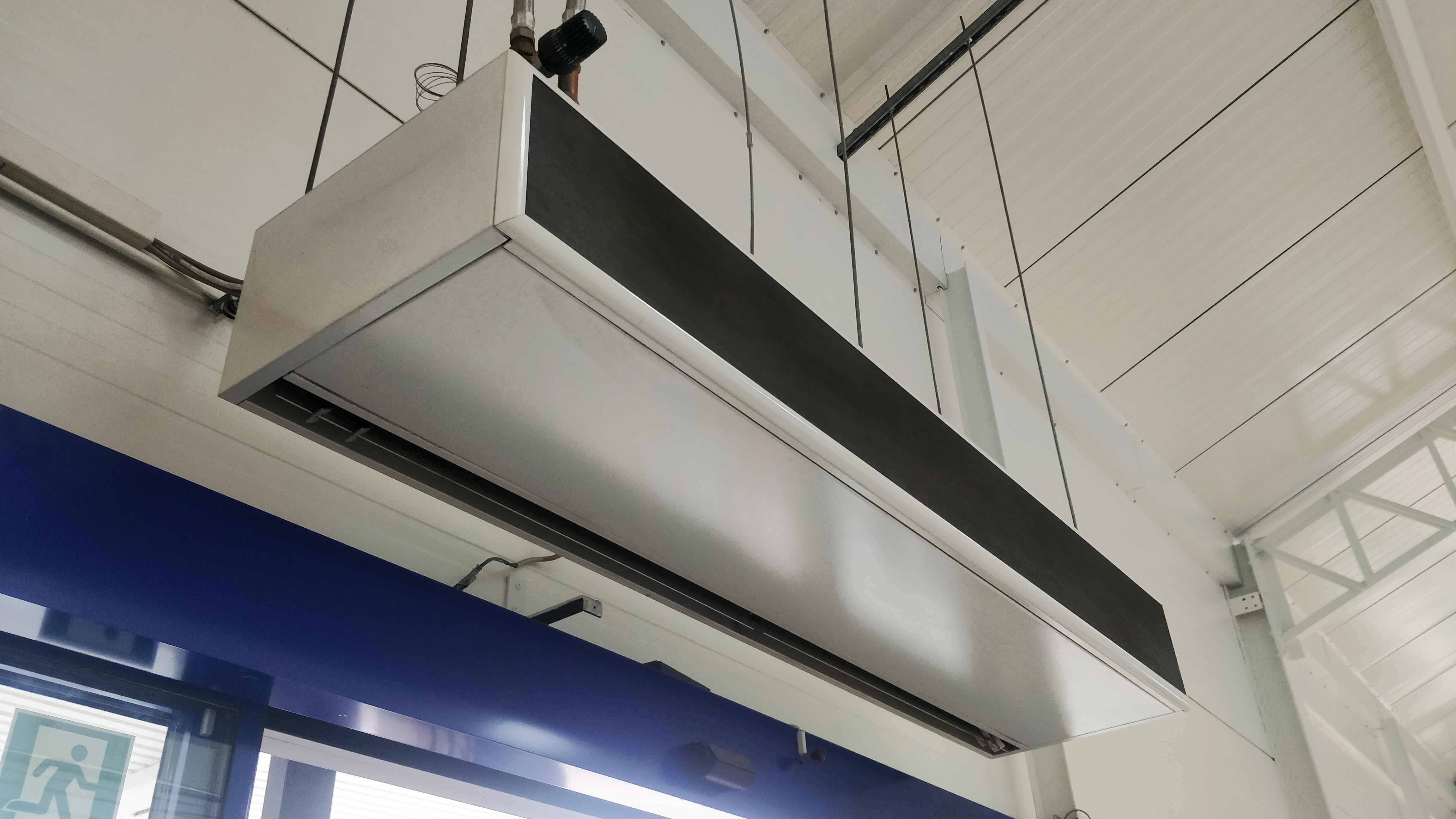

Frihängande montering
Ytmontering på inomhustak
Ytmontering på inomhustak
Inomhus & Utomhus
Inomhus & Utomhus

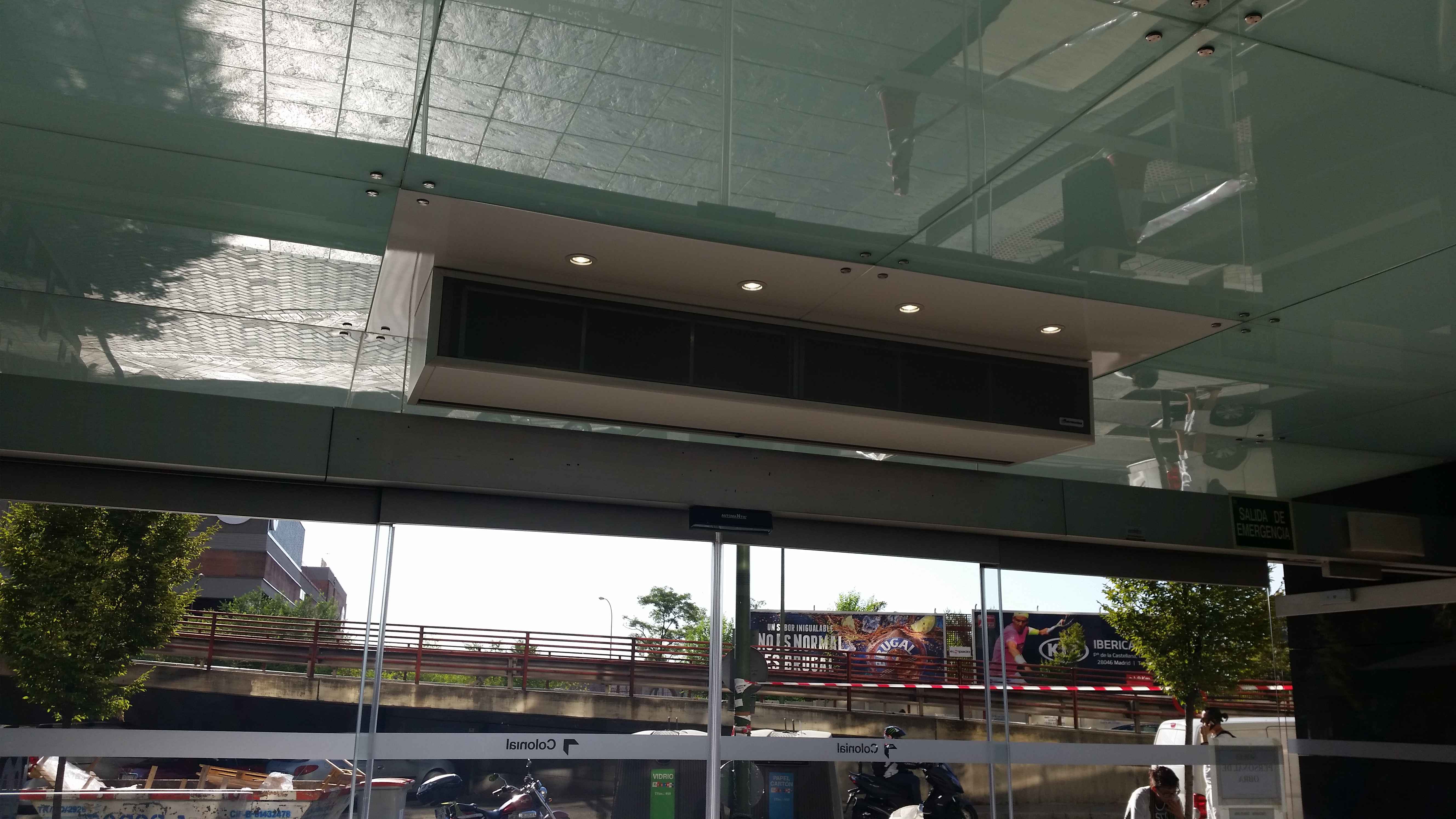

Osynlig montering på falskt tak
Osynlig montering på falskt tak
Luftridå Windbox M,G - Dimensioner
Ytmontering på inomhustak - Dimensioner
Inomhus & Utomhus - Dimensioner
Osynlig montering på falskt tak - Dimensioner
 - Dimensioner
